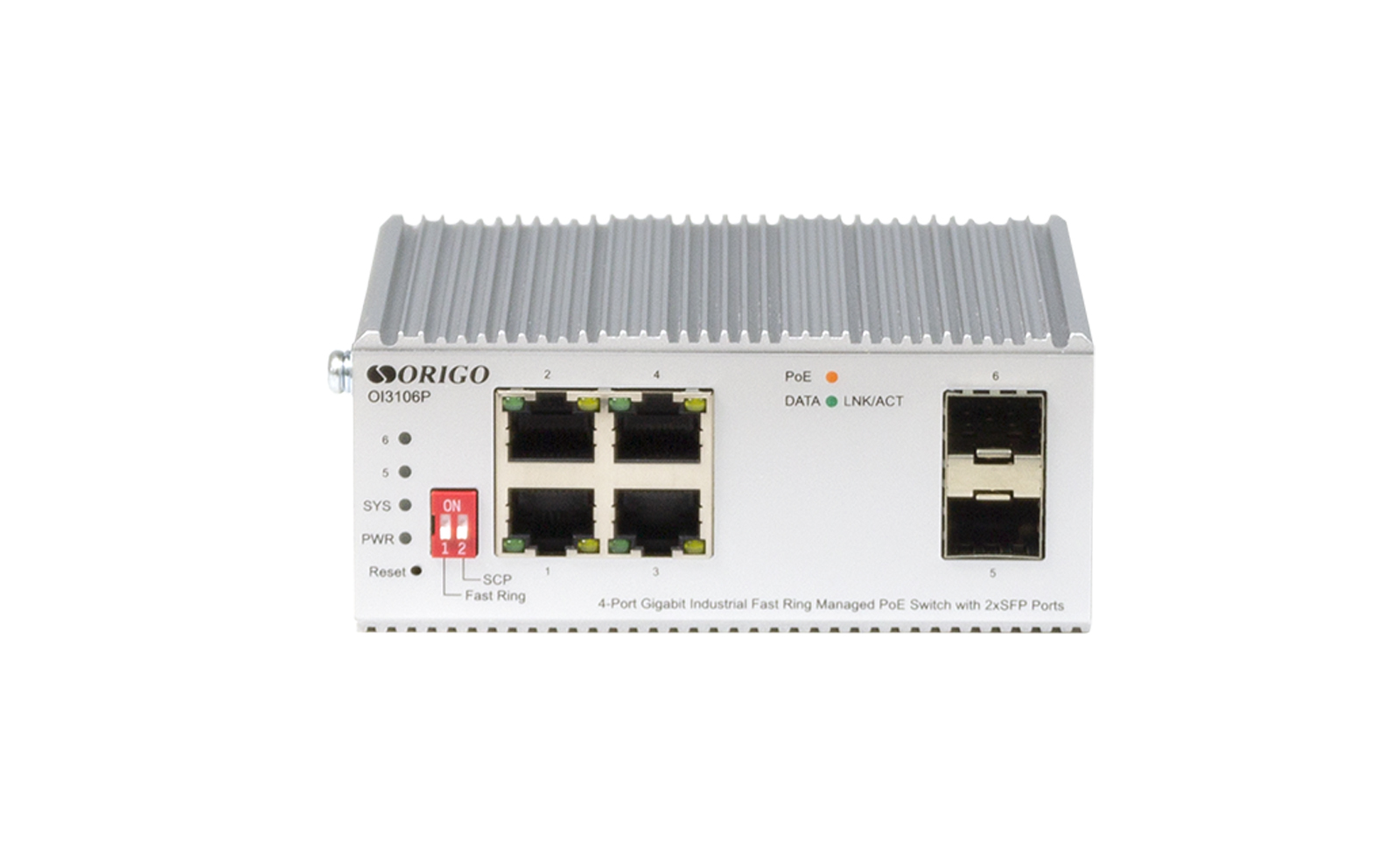

Промышленный управляемый L2 PoE-коммутатор ORIGO OI3106P/60W/A1A

Программное обеспечение

Функции уровня 2

• Управление потоком
• Link Aggregation
  - Static
  - 802.3ad

• Load Balance
  - src-mac
  - dst-mac
  - src-ip
  - dst-ip

• Loopback Detection
• ERPS
• MRPP
• ULPP
• ULSM
• Spanning Tree Protocol
  - 802.1D STP
  - 802.1w RSTP
  - 802.1s MSTP (64 instances)
  - Root Guard (Restriction)
  - BPDU Guard (Restriction)

• LLDP
• LLDP-MED
• Зеркалирование портов
  - One-to-One
  - Many-to-One
  - Flow-based
  - CPU-based
  - Поддержка зеркалирования для входящего /исходящего/ трафика в обоих направлениях
  - RSPAN

VLAN

• Группы VLAN: макс. 4K
• 802.1Q
• VLAN на основе портов
• VLAN на основе MAC-адресов
• VLAN на основе протоколов (802.1v)
• VLAN на основе подсетей
• Private VLAN
• Фильтрация VLAN
• Voice VLAN
• GVRP
• GMRP
• Double VLAN (Q-in-Q)
  - Selective Q-in-Q
  - Flexible Q-in-Q

• VLAN Translation
• Multicast VLAN

Многоадресная рассылка уровня 2

• IGMP Snooping
  - IGMP v1/v2/v3
  - IGMP Snooping Fast Leave
  - IGMP Proxy

• MLD Snooping
  - MLD v1/v2

• Multicast Source/Destination (DCSCM)

Функции уровня 3

• Статические записи ARP
• Gratuitous ARP
• Статическая маршрутизация IPv4/IPv6

QoS

• 802.1p
• CoS на основе:
  - DSCP
  - VLAN ID
  - IP Precedence
  - IP ACL/ MAC ACL/ IPv6 ACL
  - Метки потока IPv6

• Обработка очередей
  - Strict Priority (SP)
  - Weighted Round Robin (WRR)
  - Weighted Deficit Round Robin (WDRR)

• Управление полосой пропускания

Безопасность

• Port Security
• Изоляция портов
• Защита от шторма
• Dynamic ARP Inspection
• Предотвращение атак ARP Spoofing
• Предотвращение ARP Scanning
• ARP Guard
• Предотвращение атак DoS
• DHCP Snooping
• DHCPv6 Snooping
• IPv6 SAVI
• Security RA
• Защита CPU

AAA

• Аутентификация 802.1X:
  - Управление доступом на основе портов
  - Управление доступом на основе MAC-адресов

• Guest VLAN
• RADIUS-сервер с поддержкой протокола IPv6
• Аутентификация на основе RADIUS и TACACS+

Списки управления доступом (ACL)

• ACL на основе:
  - VLAN
  - MAC-адреса
  - IPv4-адреса
  - DSCP
  - ToS
  - Номера TCP/UDP-порта
  - Содержимого пакета, определяемого пользователем

• ACL по расписанию

OAM

• Диагностика кабеля
• ULDP (Unidirectional Link Detection Protocol)
• 802.3ah Ethernet Link OAM
• 802.1ag Connectivity Fault Management (CFM)
• Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnostics Monitoring)

Управление

• Web-интерфейс
• CLI
• Telnet
• SSH
• FTP
• TFTP
• Системный журнал
• SNMP v1/v2c/v3
• SNMP Traps
• SNTP
• NTP
• Резервное копирование/обновление программного обеспечения
• Ping/Traceroute для IPv4/IPv6
• DHCP-сервер
• DHCPv6-сервер
• BootP/DHCP-клиент
• DHCP Relay
• DHCPv6 Relay
• DHCP Option 82, 43, 60, 61, 67
• DNS-клиент для IPv4/IPv6

Физические параметры

Размеры устройства (ДхШхВ)

• 110 x 90 x 46 мм

Вес устройства

•  0,48 кг

Размеры упаковки

•  23,4 х 19 х 8,6 см

Вес брутто

•  0,74 кг

Условия эксплуатации

Рабочее напряжение

• 48-57 В DC

Ток потребления

• 1,6 А (макс.)

Макс. потребляемая мощность

• 68,04 Вт (функция PoE включена)
• 8,04 Вт (функция PoE выключена)

Потребляемая мощность в режиме ожидания

• 2,21 Вт

MTBF (часы)

• Более 100 000

Грозозащита

• до 4 кВ в обычном режиме
• до 2 кВ в дифференциальном режиме

Защита от электростатического разряда

• до 6 кВ при контактном разряде
• до 8 кВ при воздушном разряде

Температура

• Рабочая: от -40 до 75 °C
• Хранения: от -40 до 80 °C

Влажность

• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата

Комплектация

Комплект поставки

• Коммутатор OI3106P/60W
• Консольный кабель с разъемом RJ-45
• Краткое руководство по установке
