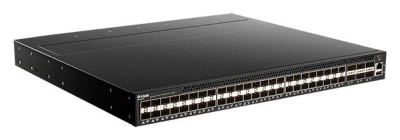

Управляемый L3 коммутатор D-Link DXS-5000-54S/A1ASI с 48 портами 10GBase-X SFP+, 6 портами 40GBase-X QSFP+, 2 источниками питания AC и 4 вентиляторами

Аппаратное обеспечение

Процессор

• Intel Rangeley C2558 (2,4 ГГц)

Оперативная память

• 8 ГБ

Flash-память

• 64 МБ

Интерфейсы

• 48 портов 10GBase-X SFP+
• 6 портов 40GBase-X QSFP+
• Порт USB 2.0
• Консольный порт с разъемом mini-USB
• Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band)

Индикаторы

• PSU 1
• PSU 2
• FAN
• STAT
• Link/Activity/Speed (на оптический порт)
• Link/Activity (на порт RJ-45)

Кнопки

• Кнопка Reset

Разъем питания

• Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

• IEEE 802.3ae 10GBase-X
• IEEE 802.3ba 40GBase-X

Стандарты и функции (для порта управления)

• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T

Производительность

Коммутационная матрица

• 1,44 Тбит/с

Размер таблицы MAC-адресов

• 288K записей

Макс. скорость перенаправления 64-байтных пакетов

• 1 071 Mpps

Буфер пакетов

• 12 МБ

Jumbo-фрейм

• 9 КБ

Программное обеспечение

Функции уровня 2

• Link Aggregation
  - 802.3ad
  - Макс. 64 группы на устройство/32 порта на группу

• Spanning Tree Protocol
  - 802.1D STP
  - 802.1w RSTP
  - 802.1s MSTP
  - BPDU Filter/Guard (Restriction)
  - Loop Guard
  - TCN Guard
  - Root Guard (Restriction)

• Управление потоком 802.3x
• Зеркалирование портов
  - One-to-One
  - Many-to-One
  - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях
  - Поддержка 4 групп зеркалирования

• Зеркалирование потоков
  - Поддержка зеркалирования для входящего трафика

• Зеркалирование VLAN
• RSPAN
• Multi-Chassis Link Aggregation Group (MLAG)

Многоадресная рассылка уровня 2

• IGMP Snooping
  - IGMP v1/v2/v3 Snooping
  - IGMP Fast Leave
  - Поддержка до 256 IGMP-групп
  - IGMP Snooping на VLAN
  - IGMP Snooping Querier

• MLD Snooping
  - MLD v1/v2 Snooping
  - Поддержка до 256 MLD-групп
  - MLD Snooping на VLAN
  - MLD Snooping Querier

VLAN

• 802.1Q
• VLAN на основе портов
• ISM VLAN для IPv4/IPv6 (Multicast VLAN)
• Private VLAN
• Double VLAN (Q-in-Q)
• Группы VLAN
  - Макс. 4K VLAN-групп
  - Макс. VID: 1-4093

Качество обслуживания (QoS)

• 8 очередей на порт
• Механизмы обработки очередей:
  - Strict Priority (SP)
  - Weighted Deficit Round Robin (WDRR)

• Контроль перегрузки
  - Weighted Random Early Detection (WRED)

• Управление полосой пропускания
  - На основе очереди (с минимальным шагом 1% от скорости на порту)

• Три цвета маркировки
  - trTCM
  - srTCM

• CoS на основе:
  - Порта коммутатора
  - Очередей приоритетов 802.1p
  - ToS/IP preference
  - DSCP

• Поддержка следующих действий для потоков
  - Метка приоритета 802.1p
  - Метка ToS/DSCP
  - Ограничение скорости
