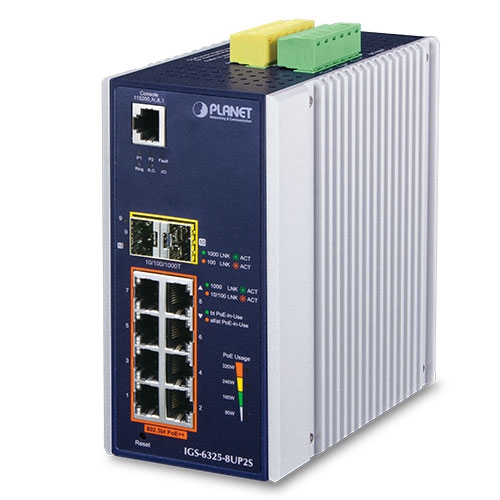

Промышленный управляемый коммутатор Ethernet PLANET IGS-6325-8UP2S L3 8-портовый 10/100/1000T 802.3bt PoE + 2-портовый 1G/2.5G SFP

Питание через Ethernet

Стандарт PoE

IEEE 802.3bt PoE++ Type-4 PSE
с обратной совместимостью с 802.3at PoE+ PSE

Тип питания PoE

■ 802.3bt
■ UPOE/POH
■ Концевой пролет
■ Средний пролет
■ Сила

Выходная мощность PoE

802.3bt PoE++
— на порт 52–56 В постоянного тока (в зависимости от источника питания), макс. 90 Вт UPoE(PoH)
— на порт 52–56 В пост. тока (в зависимости от источника питания), макс. 95 Вт Стандарт IEEE 802.3at
— на порт 52–56 В пост. тока (в зависимости от источника питания), макс. 36 Вт Сила
— на порт 52–56 В пост. тока (в зависимости от источника питания), макс. 60 Вт

Назначение контактов питания

Конечный диапазон: 1/2(-), 3/6(+)
Средний диапазон: 4/5(+), 7/8(-)
802.3bt/UPoE: 1/2(-), 3/6( +),4/5(+), 7/8(-)

Бюджет мощности PoE

Максимум 360 Вт (в зависимости от потребляемой мощности)

Возможность PoE PD @ 12,5 Вт

8 единиц

Возможность PoE PD @ 25 Вт

8 единиц

Возможность PoE PD @ 51 Вт

6 единиц

Возможность PoE PD @ 71 Вт

4 единицы

Функции управления PoE

Обнаружено активное активное устройство PoE

Да

Перезарядка питания PoE

Да, ежедневно или по заранее установленному расписанию

Расписание PoE

4 профиля расписания

Режим расширения PoE

Да, макс. от 160 до 200 метров

Управление системой PoE

Система PoE
Административное управление
Контроль общего бюджета мощности PoE
Автоматический ввод мощности и управление бюджетом PoE
Устаревший режим PoE
Тревога порога перегрева
Тревога порога использования PoE

Управление портами PoE

Port Enable/Disable/Schedule
Управление режимом PoE
- 802.3bt
- UPoE
- 802.3at End-span
- 802.3at Mid-span
Force mode
Приоритет порта

Функции уровня 2

Конфигурация порта

Отключение/включение порта
Автосогласование 10/100/1000 Мбит/с
Выбор полнодуплексного и полудуплексного режимов
Управление потоком отключение/включение
Управление возможностями соединения портов

Статус порта

Отображение
режима скорости дуплекса каждого порта,
состояния соединения,
состояния управления потоком,
состояния автоматического согласования,
состояния транка

Зеркалирование портов

TX/RX/оба монитора «многие к 1»

ВЛАН

VLAN с тегами 802.1Q
Туннелирование Q-in-Q
Частная VLAN Edge (PVE)
VLAN на основе MAC
VLAN на основе протокола
Голосовая VLAN
MVR (регистрация многоадресной VLAN)
GVRP
До 256 групп VLAN, из 4095 идентификаторов VLAN

Агрегация ссылок

IEEE 802.3ad LACP/статическая соединительная линия
Поддерживает 3 группы соединительных линий с 4 портами на группу соединительных линий

Протокол связующего дерева

Протокол связующего дерева IEEE 802.1D
Протокол быстрого связующего дерева IEEE 802.1w
Протокол множественного связующего дерева IEEE 802.1s

IGMP-отслеживание

Отслеживание IPv4 IGMP (v1/v2/v3)
Поддержка режима запросов IPv4 IGMP
Поддержка 255 групп IGMP

Отслеживание MLD

Отслеживание IPv6 MLD (v1/v2),
поддержка режима запросов IPv6 MLD
Поддержка 255 групп MLD

Список контроля доступа

ACL на основе IP/MAC ACL
ACL на основе:
- MAC-адреса
- IP-адреса
- Ethertype
- Типа протокола
- VLAN ID
- DSCP
- Приоритет 802.1p

До 256 записей

Контроль пропускной способности

Управление полосой пропускания на каждом порту

Качество обслуживания

На основе классификации трафика,
строгого приоритета и 8-уровневого приоритета WRR для коммутации
- Номер порта
- Приоритет 802.1p
- Тег 802.1Q VLAN
- Поле DSCP/TOS в IP-пакете

Синхронизация

IEEE 1588v2 PTP (протокол точного времени)
— прозрачные часы для одноранговых сетей
— прозрачные часы для сквозного подключения

Функции уровня 3

IP-интерфейсы

Максимум. 128 интерфейсов VLAN

Таблица маршрутизации

Максимум. 128 записей маршрутизации

Протоколы маршрутизации

Аппаратная статическая маршрутизация IPv4
Аппаратная статическая маршрутизация  IPv6
Динамическая маршрутизация OSPFv2

Управление

Основные интерфейсы управления

Приставка;
телнет;
Веб-браузер;
SNMP v1, v2c

Безопасные интерфейсы управления

SSHv1/SSHv2,
TLS,
SSL,
SNMP v3

Управление системой

Обновление прошивки по протоколу HTTP через сеть Ethernet
Загрузка/выгрузка конфигурации через HTTP
Удаленный системный журнал
Системный журнал
Протокол LLDP
NTP
PLANET Smart Discovery Utility

MIB SNMP

RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 Interface MIB
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (группы 1, 2, 3 и 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF- MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP

Соответствие стандартам

Соответствие нормативным требованиям

FCC, часть 15, класс A ,
CE:
EN55032
EN55035

Тестирование стабильности

IEC60068-2-32 (свободное падение)
IEC60068-2-27 (удар)
IEC60068-2-6 (вибрация)

Соответствие стандартам

IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit SX/LX
IEEE 802.3ab Gigabit 1000T
IEEE 802.3x управление потоком и обратное давление w
Протокол быстрого связующего дерева IEEE 802.1s
Протокол множественного связующего дерева IEEE 802.1p
Класс обслуживания IEEE 802.1Q
Маркировка VLAN IEEE 802.1X
Аутентификация портов
Управление сетью IEEE 802.1ab LLDP
IEEE 802.3af Power over Ethernet
IEEE 802.3at Power over Ethernet Plus
IEEE 802.3bt Power over Ethernet Plus Plus
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management (CFM)
RFC 768 UDP
RFC 793 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
FRC 3810 MLD v2
RFC 2328 OSPF v2
ITU-T G.8032 ITU-TERPS
Ring Y.1731 Мониторинг производительности

Окружающая среда

Рабочая Температура

-40 ~ 75 градусов С

Температура хранения

-40 ~ 85 градусов С

Влажность

5 ~ 95% (без конденсации)
