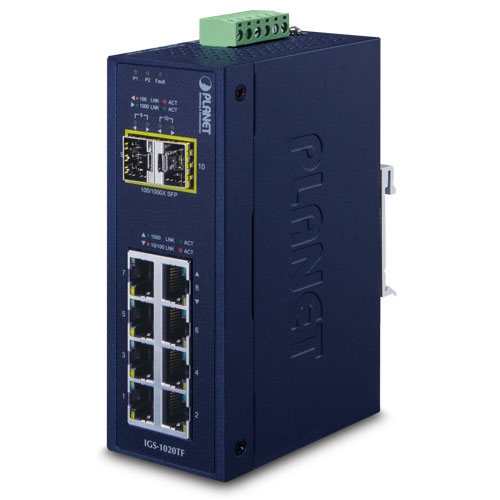

Промышленный коммутатор PLANET IGS-1020TF IP30 Industrial 8-Port 10/100/1000T + 2-Port 100/1000X SFP Ethernet Switch (-40~75 degrees C)

Медные порты

8 портов 10/100 / 1000BASE-T RJ45 TP с авто-MDI / MDI-X,
автосогласование

Слоты SFP / mini-GBIC

2 интерфейса SFP 1000BASE-SX / LX / BX (Port-9 и Port-10)
Совместимость с SFP 100BASE-FX

Схема обработки коммутатора

Магазин и вперед

Коммутационная матрица

20 Гбит / с (без блокировки)

Пропускная способность коммутатора (пакетов в секунду)

14.88Mpps@64bytes

Таблица MAC-адресов

4K записи

Управление потоком

Противодавление для полудуплекса
Кадр паузы IEEE 802.3x для полнодуплексного режима

Jumbo Frame

9216 байт

Коннектор

Съемная 6-контактная клеммная колодка
Контакт 1/2 для Power 1;
Контакт 3/4 для сигнализации неисправности;
Контакт 5/6 для Power 2

Тревога

Обеспечивает один релейный выход для сбоя питания.
Токовая нагрузка реле сигнализации: 1 А при 24 В постоянного тока.

Светодиодный индикатор

3 светодиода для системы и питания :
Зеленый: питание постоянного тока 1
Зеленый: питание постоянного тока 2
Красный: сбой питания

2 светодиода для каждого медного порта (Порт-1 ~ Порт-8) :
зеленый: 1000 LNK / ACT
Оранжевый: 100 LNK / ACT

2 x светодиод для каждого интерфейса Mini-GBIC (порт-9 и порт-10) :
зеленый: 1000 LNK / ACT
Оранжевый: 100 LNK / ACT

Защита от электростатического разряда

6 кВ постоянного тока

Вложение

Металлический корпус типа IP30

Установка

Комплект DIN-рейки и ушко для настенного монтажа

Размеры (Ш x Г x В)

50 х 87 х 135 мм

Масса

540 г

Требования к питанию

12 ~ 48 В постоянного тока или 24 В переменного тока
Резервное питание с функцией защиты от переполюсовки

Потребляемая мощность / рассеиваемая мощность

8,7 Вт / 29,69 БТЕ

Кабель

Витая пара
10BASE-T: 2-парный UTP кат. 3, 4, 5, до 100 метров
100BASE-TX: 2-парный UTP кат. 5, 5e до 100 метров
1000BASE-T: 4-парный UTP кат. 5e, 6 до 100 метров

оптоволоконный кабель
1000BASE-SX: многомодовый оптоволоконный кабель 50/125 мкм или 62,5 / 125 мкм, до 550 м
1000BASE-LX: одномодовый оптоволоконный кабель 9/125 мкм, вверх до10/20/30/40/50/70/120
километров (зависит от модуля SFP)
100BASE-FX: многомодовый оптоволоконный кабель 50/125 мкм или 62,5 / 125 мкм, до 2 км, одномодовый 9/125 мкм оптоволоконный кабель, до 20/40/60 км (зависит от модуля SFP)

Соответствие стандартам

Соответствие стандартам

IEEE 802.3 Ethernet / 10BASE-T
IEEE 802.3u Fast Ethernet / 100BASE-TX
IEEE 802.3ab Gigabit Ethernet / 1000BASE-T
IEEE 802.3z Gigabit Ethernet / 1000BASE-SX / LX
IEEE 802.3x Full-Duplex Flow Control
IEEE 802.3az Energy Efficient Ethernet (EEE)
IEEE 802.1p Cos

Соответствие нормативным требованиям

FCC, часть 15, класс A, CE

Тестирование стабильности

IEC 60068-2-32 (свободное падение)
IEC 60068-2-27 (защита от ударов)
IEC 60068-2-6 (защита от вибрации)

Среда

Температура

При работе: -40 ~ 75 градусов C
Хранение: -40 ~ 75 градусов C

Влажность

В рабочем состоянии: 5 ~ 95% (без конденсации)
Хранение: 5 ~ 95% (без конденсации)
