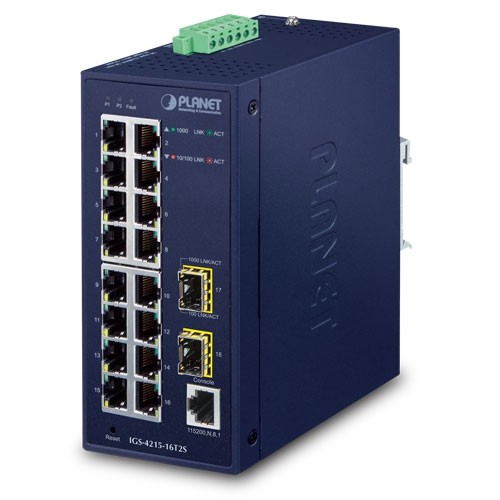

Коммутатор PLANET IGS-4215-16T2S

Медные порты

16 портов 10/100 / 1000BASE-T RJ45 с автоматическим определением полярности MDI / MDI-X

Слоты Gigabit SFP

2 интерфейса SFP 100 / 1000BASE-SX / LX / BX

Консоль

1 последовательный порт RJ45 (115200,8, N, 1)

Архитектура коммутатора

Магазин и вперед

Коммутационная матрица

36 Гбит / с (без блокировки)

Пропускная способность коммутатора @ 64 байта

26,79 млн пакетов в секунду при 64 байтах

Таблица MAC-адресов

8K записей

Общий буфер данных

4,1 Мбит

Управление потоком

Кадр паузы IEEE 802.3x для полнодуплексного режима
Обратное давление для полудуплексного режима

Jumbo Frame

10 Кбайт

Защита от электростатического разряда

6 кВ постоянного тока

Вложение

Металлический корпус IP30

Установка

Комплект на DIN-рейку и ушко для настенного монтажа

Кнопка сброса

<5 секунд: перезагрузка системы
> 5 секунд: заводские настройки

ВЕЛ

Система:
Зеленый : Питание 1
Зеленый : Питание 2
Красный : Сбой питания на

10/100 / 1000T Порты RJ45:
Зеленый : 1000 LNK / ACT
Оранжевый : 10/100 LNK / ACT на

интерфейс SFP:
Зеленый : 1000 LNK / ACT
Оранжевый : 100 LNK / ACT

Коннектор

Съемная 6-контактная клеммная колодка для входа питания
- Контакт 1/2 для питания 1
- Контакт 3/4 для сигнализации неисправности
- Контакт 5/6 для питания 2

Тревога

Один релейный выход для сбоя питания.
Способность выдерживать ток реле сигнализации: 1 А при 24 В постоянного тока

Требования к питанию

Двойной 12 ~ 48 В постоянного тока
24 В переменного тока

Потребляемая мощность

Вход постоянного тока:
Макс. 3,4 Вт / 11,6 БТЕ (система включена)
Макс. 12,5 Вт / 42,7 БТЕ (полная нагрузка)
Вход переменного тока:
макс. 6 Вт / 20,5 БТЕ (система включена)
Макс. 15 Вт / 51,2 BTU (полная загрузка)

Размеры (Ш x Г x В)

66 х 107 х 152 мм

Масса

813 г

Функции уровня 2

Зеркалирование портов

TX / RX / Оба
монитора Many-to-1
До 4 сеансов

VLAN

802.1Q на основе тегов VLAN
До 256 групп VLAN, из 4094 идентификаторов VLAN
Туннелирование 802.1ad Q-in-Q (стекирование VLAN)
Голосовой
протокол VLAN VLAN
Частная VLAN (защищенный порт)
GVRP

Link Aggregation

IEEE 802.3ad LACP и статическая магистраль
Ethernet-канал Cisco (статическая магистраль)
До 8 групп магистралей
До 8 портов на группу магистрали с пропускной способностью 16 Гбит / с

Протокол связующего дерева

IEEE 802.1D Spanning Tree Protocol (STP)
IEEE 802.1w Rapid Spanning Tree Protocol (RSTP)
IEEE 802.1s Multiple Spanning Tree Protocol (MSTP) Защита
STP BPDU, фильтрация BPDU и пересылка BPDU

IGMP Snooping

IPv4 IGMP Snooping v1, v2, v3
IGMP Querier
Фильтрация портов IGMP Snooping

MLD Snooping

IPv6 MLD Snooping v1, v2, до 256 групп многоадресной рассылки

Список контроля доступа

IPv4 / IPv6 ACL на основе IP / ACL на основе MAC
IPv4 / IPv6 ACE на основе IP / ACE на основе MAC

QoS

Ограничение входящей / исходящей скорости для каждого порта Управление полосой пропускания
8-уровневый приоритет для коммутации
- Номер порта
- Приоритет 802.1p
- Приоритет DSCP / IP для пакетов IPv4 / IPv6
- Типичное сетевое приложение

Маркировка DSCP

Безопасность

Аутентификация на основе портов IEEE 802.1X
Привязка портов к IP-MAC
Фильтрация MAC-адресов
Статический MAC-адрес
Встроенный клиент RADIUS для взаимодействия с RADIUS-сервером
RADIUS / TACACS + аутентификация
DHCP Relay и DHCP Option 82
Защита STP BPDU, фильтрация BPDU и пересылка BPDU
Предотвращение DoS-атак
ARP проверка
IP Source Guard
Поддержка Storm control
- Broadcast / Multicast / Unicast

Функции управления

Базовые интерфейсы управления

Консоль;
Telnet;
Веб-браузер;
SNMP v1, v2c

Безопасные интерфейсы управления

SSHv2,
TLS v1.1 / v1.2,
SSL,
SNMP v3

Управление системой

Обновление прошивки по протоколу HTTP через сеть Ethernet
Загрузка / выгрузка конфигурации через HTTP
Удаленный системный журнал
Системный журнал
Протокол LLDP
SNTP
PLANET Smart Discovery Utility

SNMP MIB

RFC 1213 MIB-II
RFC 1493 Bridge MIB
RFC 1643 Ethernet MIB
RFC 2863 MIB интерфейса
RFC 2665 Ether-Like MIB
RFC 2819 RMON MIB (группы 1, 2, 3 и 9)
RFC 2737 Entity MIB
RFC 2618 RADIUS Client MIB
RFC 2863 IF- MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC 4293 IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
MAU-MIB
